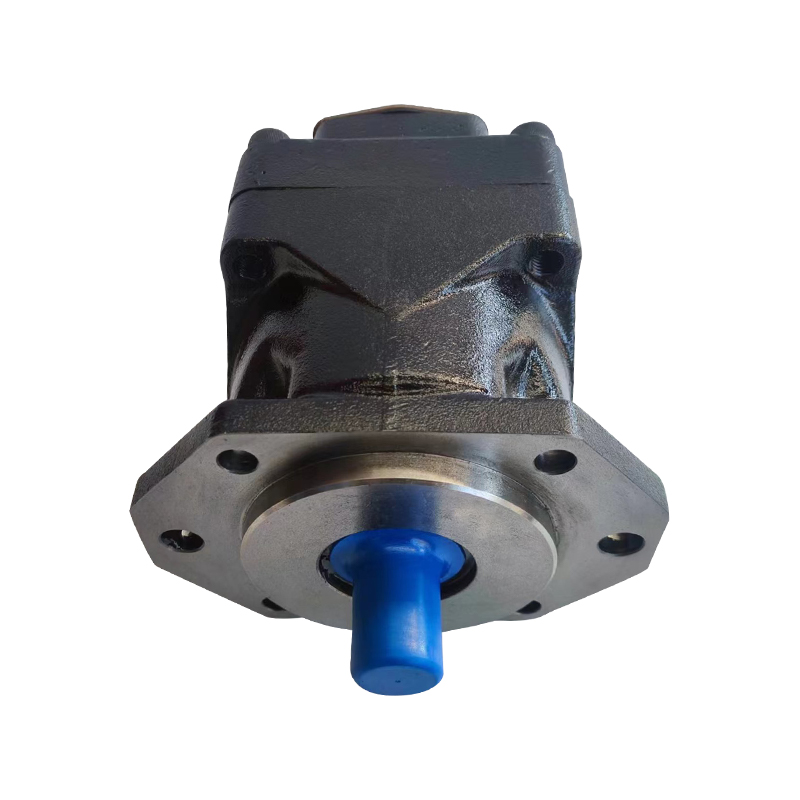

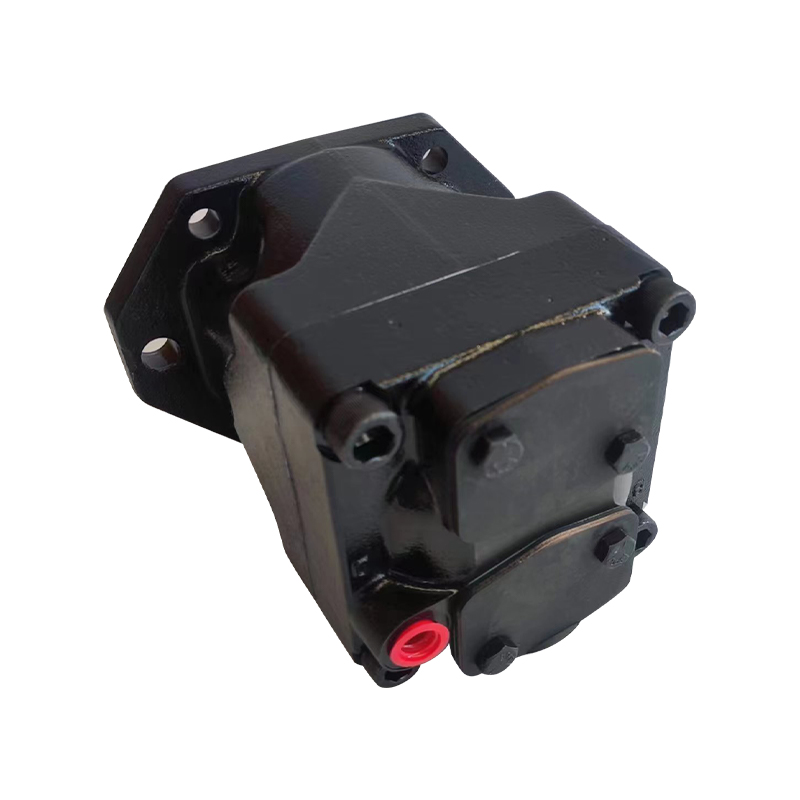

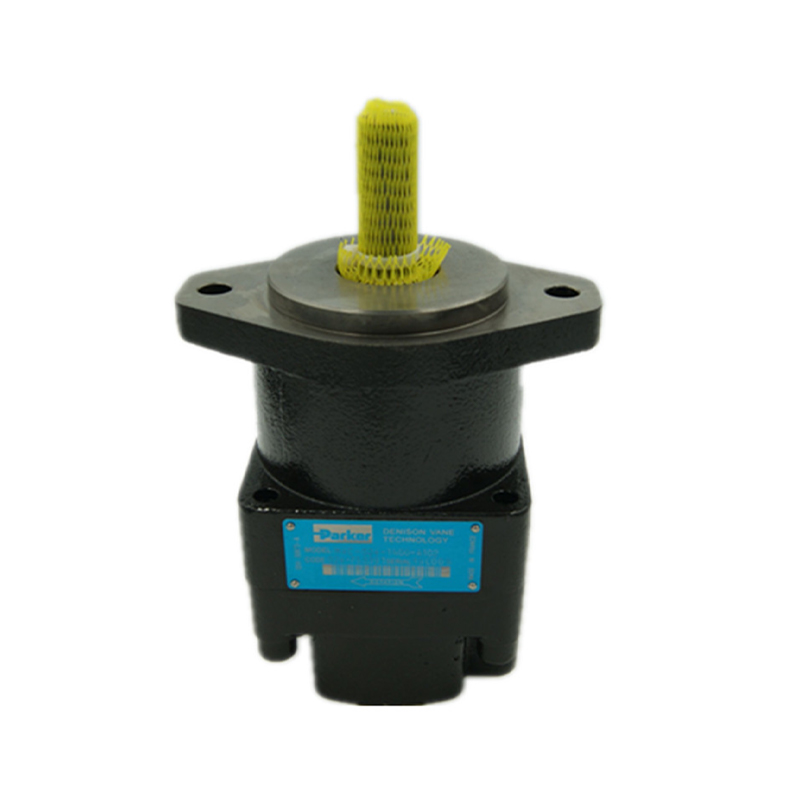

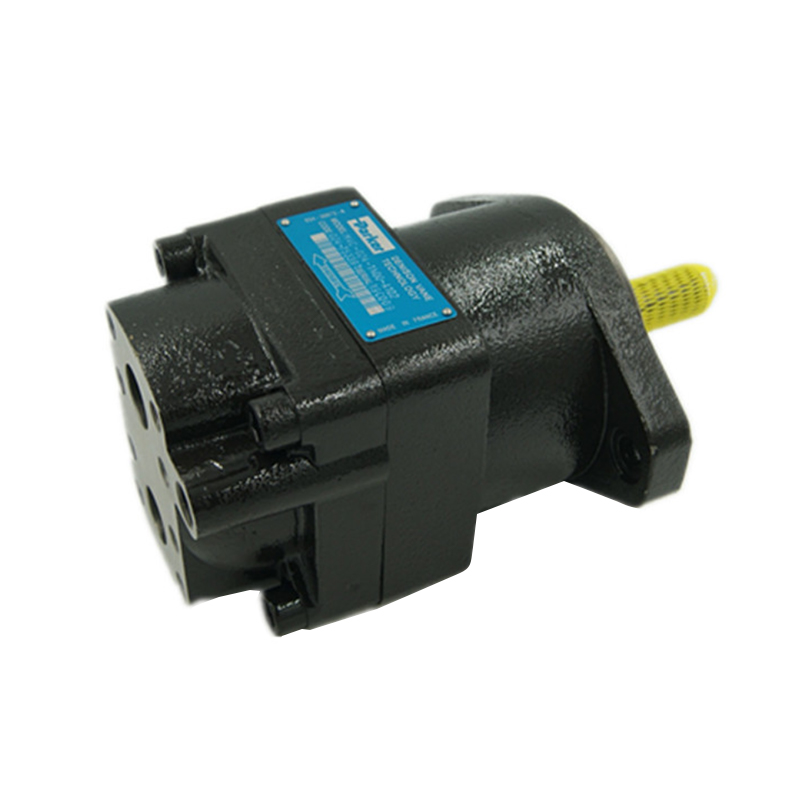

M4, M5 Serisi Motorlar: M4C, M4D, M4E
Balıkçı teknesi trolleri, gemi rüzgârları, vinçler, mühendislik makineleri vb. Gibi çeşitli orta ve yüksek basınçlı hidrolik sistemler için uygundur.
Ana özellikler:
Hız aralığı geniş, gürültü düşük, ileri ve ters olabilir ve eylem hassastır. Radyal hidrolik denge. Dolayısıyla çalışma basıncı yüksek, hizmet ömrü uzun ve küçük boyutun özelliklerine sahiptir. Hafif, basit yapı, uygun kullanım ve bakım.
Model kodu
| M4C Seri | (-1) Tip kodlamak | (-S) Tip kodlamak | 067 Akış kodlamak | 1 Şaft tip | N Dönme | 00 Liman pozisyonlar | A Tasarım sayı | 1 Sızlanma seviyesi | 02 Liman boyutlar | ||||||||||
| M4C M4C1 M4SC M4SC1 | HAYIR: Harici 1: Dahili | HAYIR: standart S: ağır yük | 024、027 、 031、043 、 055、067 075 | Boyutu Bkz. şaftın | İki yönlü (Not: saat- KWILE = giriş A, karşı saat yönünde = Giriş B) | Görmek resim altında | A | M4: 1-Nbr Nitril lastik 5 fuororubber M4S: 5-Flororubber | 01、02、04 、 m4 Kurulum Boyutlarına bakın | ||||||||||
| M4D M4D1 M4SD M4SD1 | 062、074 、 088、102 、 113、128 、 138 | ||||||||||||||||||
| M4E M4E1 M4se M4SE1 | 153、185 、 214 、 | 01、02、04 Kurulum Boyutlarına bakın | |||||||||||||||||
Şaft uzatma
| Model | Şaft kodu | Şaft tipi | L1 | L2 | Dia | K1xk2 | H1 | ||||||||||||
| M4C | 1 | Anahtarlanmış: SAE-B (φ22.2) | 71.4 | 38.1 | 22.225-22.200 | 6.35 × 6.30 | 29.94 | ||||||||||||
| 2 | Anahtarlanmış: 非 nonsa (φ22.2) | 58.7 | 31.7 | 22.225-22.200 | 4.77 × 4.72 | 24.50 | |||||||||||||
| 3 | Spline: SAE-B | 41.4 | 24.5 | SAE J498BClass 1, Çap Pitch 16/32,13T | |||||||||||||||
| M4D | 1 | Anahtarlanmış: SAE-C (φ31.7) | 55.6 | 38.1 | 31.750-31.700 | 7.94x7.89 | 35.28 | ||||||||||||
| 3 | Spline: SAE-C | 55.6 | 38.1 | SAE J498B Sınıf 1, çapa sahası 12/24,14t | |||||||||||||||
| M4E | 1 | Anahtarlanmış: SAE-C (φ31.7) | 84.1 | 49.3 | 31.750-31.700 | 7.94x7.89 | 35.29 | ||||||||||||
| 3 | Spline: SAE-C | 55.7 | 25.2 | SAE J498B Sınıf 1, Çap Pitch 12/24,14T | |||||||||||||||
